Для чего нужен терморегулятор, какие бываю виды

Прежде чем описывать терморегуляторы в системе отопления квартиры или загородного дома, вначале стоит понять: что это такое и зачем они нужны? Ответ на первый вопрос можно увидеть в названии устройства. Терморегулятор контролирует температуру в системе отопления. Есть несколько разновидностей таких устройств. Но принцип работы у всех одинаковый: при слишком высокой температуре окружающей среды, теплоноситель ограничивается в доступе к нагревательным элементам. Это может быть сделано как вручную, с помощью дросселя, так и автоматически, с помощью термостата.

То есть терморегулятор помогает не расходовать слишком много тепла. Благодаря такому небольшому устройству можно существенно сократить затраты на отопление, ведь оно не будет использоваться сверх необходимого. Это также поможет сохранить бюджет при использовании электрических котлов при отоплении дачи во время отсутствия.

Терморегуляторы – достаточно простые в техническом исполнении устройства и могут использоваться от нескольких лет до десятилетий без необходимости замены. Так что их стоимость окупится всего через год-два, в зависимости от площади отапливаемого помещения и того, насколько дорогой вариант терморегулирующей системы используется. Главное – правильно распорядиться этим ресурсом.

Дроссели и термостаты

Итак, первое деление всех устройств контроля над мощностью системы отопления можно провести по способу управления. Более старый вариант управления – это дроссель или обычный вентиль. С его помощью можно вручную увеличить или уменьшить приток теплоносителя в систему. То есть вместо того, чтобы открывать окна для того чтобы впустить прохладный воздух в дом можно просто приглушить его работу.

Но то, насколько изменится температура, придется проверять на практике. Никаких шкал и делений в этом варианте нет. Также, температура на улице меняется в течение дня, соответственно и система отопления должна работать то сильнее, то слабее. Таким образом, потребуется подкручивать дроссель несколько раз в день. Это не очень удобно. Поэтому для точной настройки отопления лучше использовать термостаты, так как они работают автоматически. Также эти устройства способны подстраиваться под определенные граничные параметры температур.

Тем не менее, дроссели крайне важны в настройке двухтрубной системы отопления частного дома. Только отрегулировав поступление теплоносителя в радиаторы по всем комнатам с помощью такой грубой настройки, можно приступать к созданию динамической системы контроля за температурой. На этом этапе необходимо разобраться с разновидностями термостатов и особенностями каждого типа.

2 вида термостатов для системы отопления

Собственно разница между термостатами заключается в сложности устройств и принципе, лежащем в основе их работы. Соответственно, изменяется и спектр возможностей такой системы. И, конечно же, стоимость. Но каждый из них имеет свой спектр ситуаций, в которых тот или иной вид термостата может стать лучшим решением вопроса цена/качество. 2 вида термостатов, которые можно увидеть на рынке, это: механические и электрические.

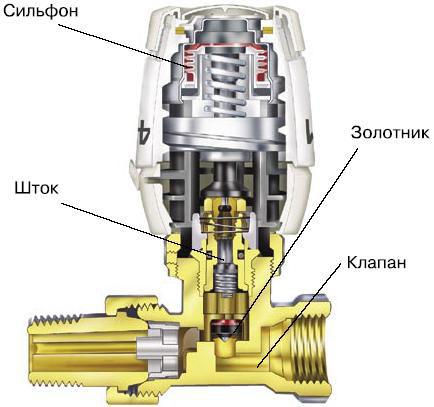

Механический регулятор температуры представляет собой балончик с составом, обладающим высокими показателями теплового расширения. Когда температура в системе поднимается, вещество расширяется и перекрывает клапан подачи теплоносителя. Противостоит этому движению обычная пружина. Для того чтобы отрегулировать граничные температурные показатели, достаточно с помощью специального дросселя подкрутить пружину. Чем ближе будет балончик к клапану, тем меньший нагрев потребуется веществу, чтобы перекрыть доступ теплоносителя в радиатор.

Это очень простая и дешевая система на основе термостата. Она рассчитана на миллион движений, что соответствует примерно 100 годам работы. Так что его срока эксплуатации хватит не только детям, но и внукам хозяина дома. Механические термостаты также используются для контроля работы котла. Единственное, в таком случае необходимо подсоединить к термостату рычажную систему. Короткое плечо рычага будет передавать усилие от термостата, а длинное будет контролировать движение заслонки.

Электрические регуляторы работают по несколько иному принципу. В основе их конструкции лежат 2 пластины из разных металлов. При нагревании возникает разность потенциалов, и микровольты электроэнергии передаются на транзистор. Даже такого минимального количества энергии вполне достаточно для контроля затвора и изменения показателей температуры.

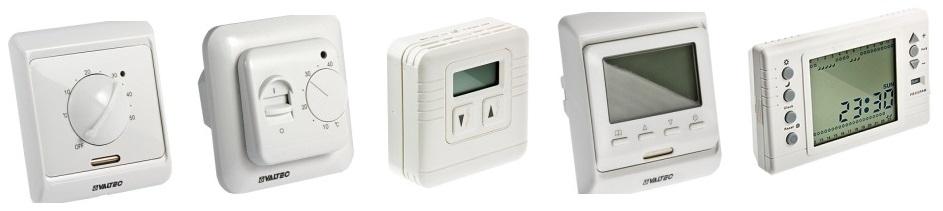

Таким образом, получается более точная и дорогая система. В зависимости от сложности, электрические термостаты делятся на аналоговые и цифровые. Первые намного проще и имеют минимальную систему управления. Чаще всего, это колесико со шкалой. Со вторыми все немного сложнее. Цифровые электрические термостаты подразделяются на устройства с открытой и закрытой логикой.

Системы с закрытой логикой контролируют показатели температуры и работу системы отопления исключительно в рамках условий, установленных еще на заводе. Они дешевле и проще в настройке. Для использования в домашних условиях вполне достаточно такой системы для полноценного контроля над всем происходящим в отопительной системе. Задать программу для изменения температуры можно даже на длительный срок. Так, например, при длительном отсутствии можно забить в программу минимальный расход тепла на это время и полный запуск системы к дате возвращения. Так что экономия средств будет максимальной.

Что касается систем с открытой логикой, то они имеют максимально широкие параметры настройки. Их даже можно перепрошить при желании. Это необходимо уже для крупных производств и административных зданий. Для частного дома такой контроль не нужен, тем более что для настройки устройства придется сильно постараться. Более того, очень высокая цена цифрового электрического регулятора с открытой логикой, может отпугнуть многих.

Особенности монтажа терморегуляторов и термостатов

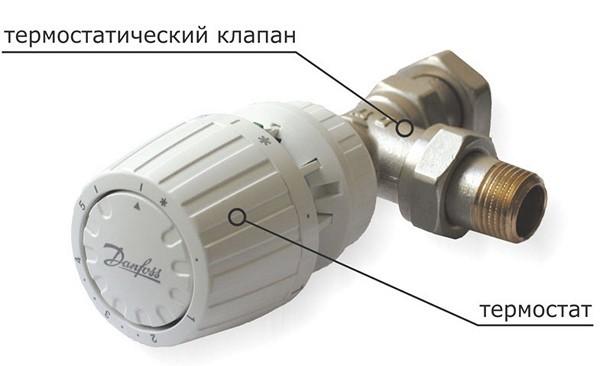

Обычно при покупке радиаторов с терморегулирующей системой, термостат для контроля за температурой необходимо докупать отдельно и устанавливать вручную. В целом, особых проблем с монтажем не возникнет. Они оснащены латунным резьбовым соединением, которое легко вкручивается. Главное, не прикладывать слишком большое усилие, иначе можно с легкостью сорвать резьбу. Лучше также воспользоваться уплотнителем, чтобы соединение не протекало.

Идеальный вариант – использование дроссельной системы на одной подводке и термостата на другой. Это поможет полностью контролировать температуру в помещении и выполнять настройку системы отопления, как это было описано выше. Но стоит, также учитывать что термостат чувствителен к температуре окружающей среды и может сбоить, если его целенаправленно нагревать или охлаждать.

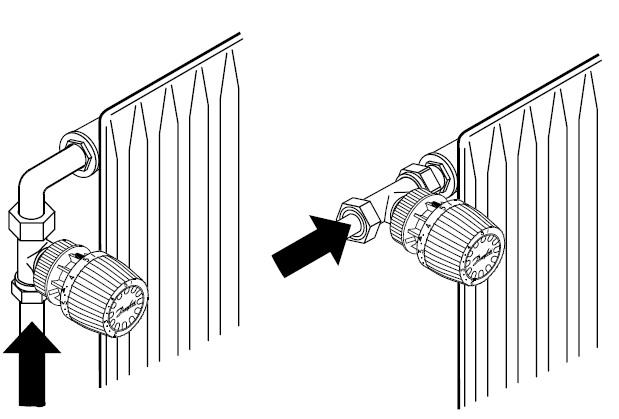

В случае с механическим термостатом, его не стоит устанавливать вертикально, чтобы термочувствительная область не попадала в поток горячего воздуха от радиатора. Это касается и электронных регуляторов с датчиками. Сама коробочка с интерфейсом может устанавливаться где угодно. Главное, чтобы было удобно пользоваться устройством, и никто не задевал его, перемещаясь по дому. А датчики являются чувствительными устройствами:

• Они не должны крепиться ниже 80 см. от пола, иначе холодный воздух, который там скапливается, будет сбивать работу;
• Не стоит устанавливать датчики на ярко освещенном солнцем участке стены. Тогда в дневное время температура в доме может падать;
• И последнее условие – удаленность от бытовых и отопительных приборов. Тепло от радиатора или задней стенки холодильника может повредить нормальной работе датчиков.

Если соблюсти все эти условия, то смонтированная система будет работать как часы. Только не стоит забывать об инструкции, идущей в комплекте. Прочитав ее заранее, можно избежать многих проблем. Особенно, когда к высокотемпературной отопительной системе с использованием радиаторов присоединяется теплый пол, то есть низкотемпературная система. Вручную тут уже температуру точно не отрегулируешь. Для теплых полов используется немного другой принцип контроля. Он основан на использовании сервоприводов.

Сервоприводы (терморегуляторы) для теплого пола

Сервоприводы оснащены небольшим двигателем и встроены в устройство термостата теплого пола. Существует два вида сервоприводов:

• Нормально-открытые, которые используются для холодильных систем;
• Нормально-закрытые, которые необходимы для функционирования отопления в доме.

Такое странное название сервоприводы получили за положение, в котором находится заслонка по умолчанию. В нормально-закрытых сервоприводах, она, что неудивительно, закрыта. При подаче энергии открывается. В конструкции теплого пола такой сервопривод устанавливается на обратном коллекторе, другими словами – термостатическом клапане. Это помогает избавиться от ручной настройки системы.

Общая схема работы сервопривода также не представляет собой ничего сложного. В сервопривод поступает теплоноситель и передается в необходимом объеме далее в систему, в данном случае используется трех- или четырёхходовой смеситель. Регулируется только высота подъема конуса заслонки.

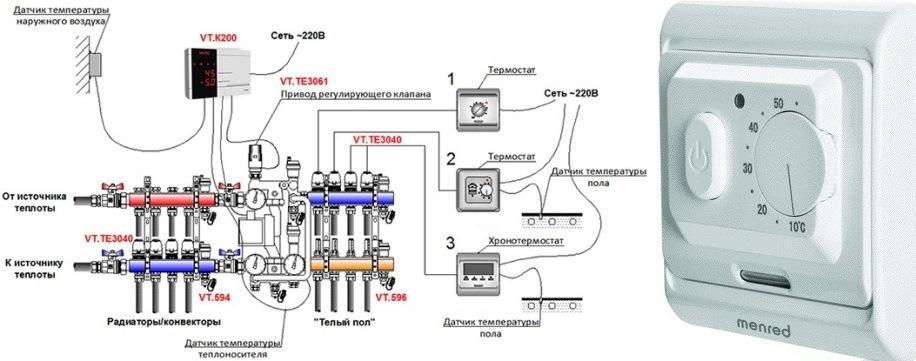

Команды на сервопривод можно подавать вручную, но гораздо более разумным вариантом будет использование единой контролирующей системы. Во-первых, она будет управлять работой и теплого пола, и радиаторов. Во-вторых, не будет необходимости бегать по всему дому и налаживать работу отопления вручную. Достаточно подсоединить провода и расположить консоль управления в удобном месте.

Как использовать терморегуляторы наиболее эффективно?

Как уже упоминалось выше, с помощью терморегуляторов можно взять под собственный контроль отопительную систему дома. Это само по себе удобно, но в заключение хотелось бы подробнее расписать преимущества использования терморегуляторов.

1. Контроль расхода тепла и счетчик помогут сильно сэкономить на оплате счетов по отоплению. Вплоть до того, что терморегуляторы окупятся за пару месяцев.
2. Электронные регуляторы помогут настроить отопление таким образом, чтобы оно работало когда это действительно необходимо. В остальное время котел будет включен на минимальную мощность, чтобы не допустить замерзания труб и прорыва системы.
3. Комбинация теплого пола и радиаторов под контролем хозяина помещения может обеспечить уютную домашнюю обстановку в любое время года. При этом не будет постоянной смены жары и холода, а также сквозняков из-за открытых форточек и дверей.

Даже этих 3-х пунктов вполне достаточно, чтобы купить для пробы дешевый терморегулятор. Он докажет свою эффективность и вскоре можно будет обновить систему. Главное не делать это слишком часто. Даже устаревшие модели вполне способны выполнять все возложенные на них функции.
