Система байпас

В загородных жилых домах все чаще проектируют индивидуальные системы отопления. Это связанно с тем, что населенные пункты находятся вдали от магистральных сетей. В помещениях любого жилого дома, дачи, коттеджа можно создать благоприятный микроклимат. Правильно спроектированная и смонтированная отопительная система позволяет регулировать температуру внутреннего воздуха в зависимости от погодных условий на улице.

Байпас - отрезок трубопровода, который устанавливается перед отопительным прибором. Его прямое назначение - создания для теплоносителя обводного контура. Это значит, что на байпасе также устанавливается запорная арматура, с помощью которой можно отключать отопительный прибор от системы обогрева.Байпас используют в тех случаях, когда нужно прекратить подачу теплоносителя в радиатор (полотенцесушитель) совсем или частично. Лишняя вода, которая не попала в отопительный прибор, выводиться по обратному трубопроводу назад к котлу. Байпас - очень удобный в эксплуатации. Он позволяет производить ремонт или замену радиаторов, не отключая систему отопления от сети. Его широко используют в современном строительстве инженерных коммуникаций.

В однотрубной системе отопления байпас монтируется между линиями подвода и отвода теплоносителя от обогревательного прибора. Диаметр врезанной трубы (байпаса) должен быть немного меньше, примерно, на один размер, чем линия подачи.

Монтаж байпаса на радиаторы в однотрубной системе

Часто его монтируют в инженерные системы, которые проходят в квартирах старых домов. Сейчас практикуют больше монтаж двухтрубной системы отопления. Она имеет свои преимущества в эксплуатации. Но, если однотрубная система работает на должном уровне, ее срок службы не вышел, тогда ее работу можно улучшить с помощью байпаса. Он монтируется в летнее время, когда отопление выключено и в трубах нет теплоносителя.

Крепиться байпас с помощью тройников, резьбовых соединений, а также сварки. Изготавливается обводная труба на объекте строительства или в заводских условиях. В продаже есть большой выбор байпасов разных диаметров и наличием запорной арматуры. На обводной трубе может монтироваться также циркуляционный насос. Это позволяет быстрее проводит заполнение и опорожнение теплоносителем системы отопления, а также осуществлять контроль движения воды в линиях подачи и обратки.

Установка байпаса имеет ряд плюсов, основные из них:

• Создание комфортных условий в помещениях квартир, домов, дач прочее. С помощью байпаса можно повысить/снизить температуру внутреннего воздуха. Это позволяет избежать ситуаций, когда в помещении слишком жарко или холодно. Создать оптимальный микроклимат во время эксплуатации отопительной системы можно без привлечения специалистов.
• Экономия денежных средств. Теплоноситель расходуется разумно, а значит, что нагревать его нужно меньше. Это позволяет снизить затраты на энергоресурсы. Байпас имеет относительно невысокую цену. Он окупается в минимальные сроки.

Монтаж байпаса есть неотъемлемой частью в строительстве отопительных систем. Он должен проводиться согласно действующим технологическим нормам и правилам.

Между байпасом и радиатором обогревательной системы монтируется регулировочный вентиль или терморегулятор. Обводная труба устанавливается на минимальном допустимом расстоянии к отопительному прибору и на максимальном - от вертикального стояка.

Запорная и регулирующая арматура для радиаторов

Отопительная система не может работать максимально эффективно, если в ней не предусмотрена установка различных клапанов, вентилей, кранов, датчиков прочее. С помощью запорной и регулирующей арматуры в обогревательной сети осуществляется контроль над движением теплоносителя, а также правильное его распределение. Например, при снижении температуры внешнего воздуха (на улице), выполняется уменьшение подачи теплоносителя в отопительные приборы и наоборот.

Регулировка теплоносителя бывает двух типов:

• качественная. Она предназначена для изменения температуры теплоносителя в трубопроводах и отопительных приборах. Может работать на базе автоматической системы управления.
• количественная. С ее помощью можно изменять (увеличивать или уменьшать) поток теплоносителя в отопительной системе при необходимости.

Запорная и регулирующая арматура для радиаторов относиться к местному контролю за определенным участком обогревательной линии. Это значит, что жители квартир, загородных домов, дач могут своими силами изменять подачу и температуру теплоносителя в отопительных приборах. Для этого перед радиаторами устанавливаются автоматические или ручные клапаны, воздухотводчики, краны прочее. Каждое устройство имеет свое назначение.

Чаще всего для местного регулирования потока воды устанавливают трехходовые краны или с двойной корректировкой. Арматура монтируется на каждый отопительный прибор в квартире или доме. Над производством проходных кранов постоянно работают специалисты. Они вносят изменения в устройстве арматуры, чтобы ее работа была более эффективной. Проходные краны оборудованы дросселирующим элементом. Это позволяет регулировать подачу теплоносителя более точно.

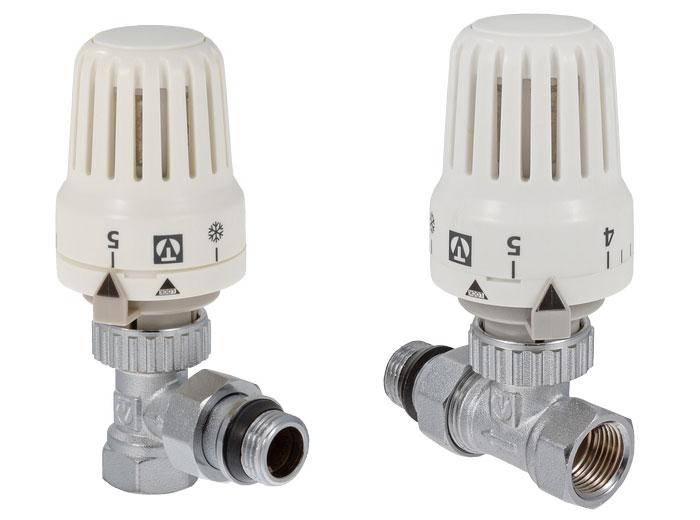

Термостатическая арматура облегчает эксплуатацию отопительной системы. Вентили с датчиками устанавливаются также непосредственно перед отопительными приборами. Они имеют температурную шкалу. С ее помощью пользователь задает режим работы обогревательной сети.

Термостатическая головка - чувствительна к изменениям микроклимата в помещении. С помощью ее работы в квартире устанавливается нужным температурный режим в зависимости от погодных условий на улице.

Варианты подключения радиаторов

В современном строительстве практикуют несколько схем подключения отопительных приборов. Варианты подключения радиаторов - диагональное, нижнее, боковое. В монтаже каждой схемы отопительных приборов есть свои особенности.

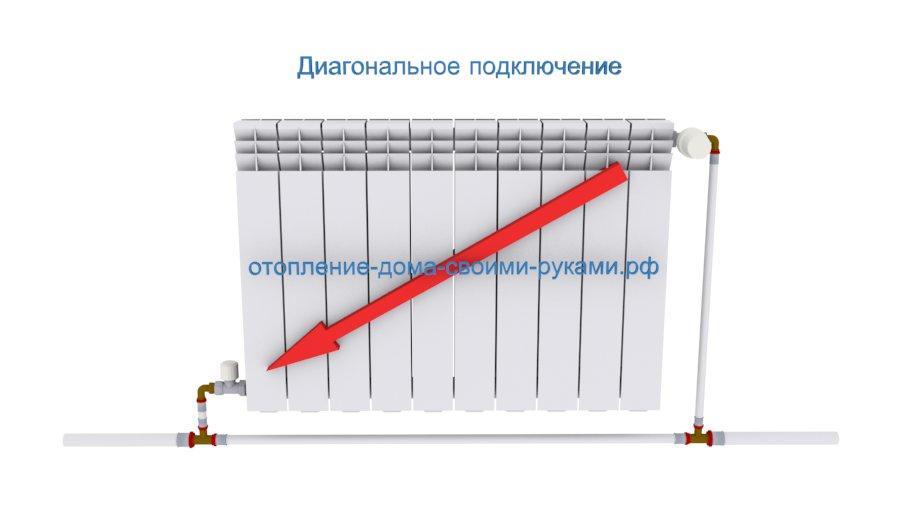

Диагональное подключение радиаторов в эксплуатации является самым эффективным. Трубопровод подачи теплоносителя подводиться к отопительному прибору сверху. Линия обратки подсоединяется к радиатору снизу, на противоположной стороне. Диагональное подключение позволяет хорошо прогреть отопительный прибор, который имеет большую тепловую мощность (много секций). Обычно данную схему используют в огромных помещениях. Монтаж радиаторов диагональным способом - сложный и трудоемкий. Он требует привлечения опытных, квалифицированных мастеров.

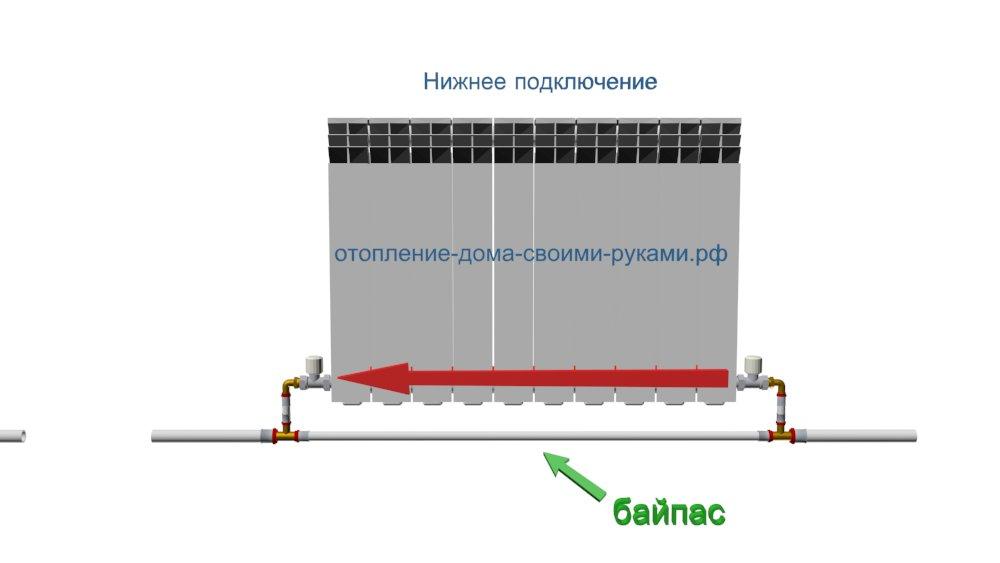

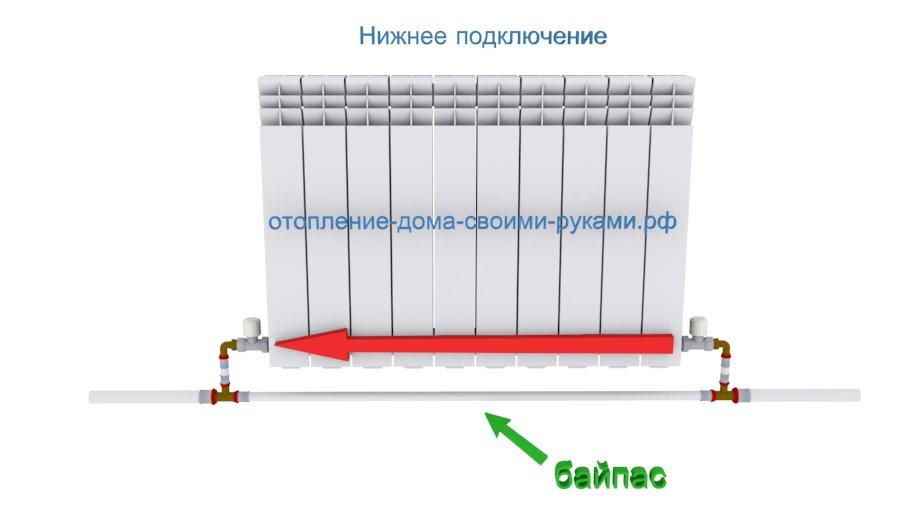

Нижнее подключение используют в помещениях, где нужно сохранить максимум эстетики в интерьере. Радиаторы, смонтированные по данной схеме, практически незаметны в комнатах. Нижнее подключение отопительных приборов отлично подходит для загородных домов. Данная схема не подходит для больших коттеджей, многоквартирных домов.

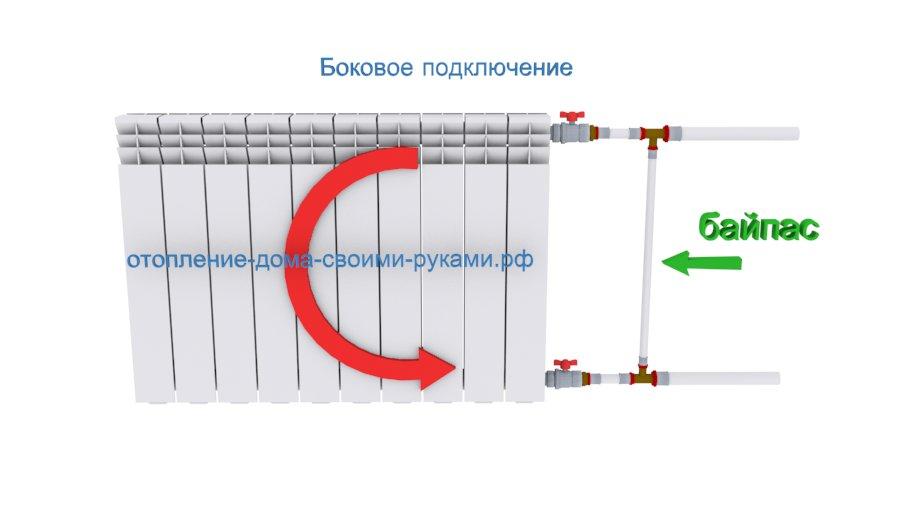

Боковое подключение - самое распространенное в строительстве. Трубопровод подачи подсоединяется к отопительному прибору сверху, обратки - снизу на то й же стороне.

Основные преимущества данной схемы:

• быстрый и простой монтаж;
• экономия на затратном материале, а также энергоресурсах;
• есть возможность установки байпаса.

Боковое подключение радиаторов используют не только в квартирах многоэтажных домов, но и в коттеджах, танхаусах, дачах, офисных и производственных помещениях.

Выбор места для установки отопительных приборов

Радиаторы монтируют под окнами. Это давно установленное правило. От окон в помещении происходят самые большие тепловые потери. Длина радиатора должна составлять 0,7-0,9 длины подоконника. Если в помещении необходимо установить несколько отопительных приборов, а в нем только одно окно, желательно их монтировать на несущих стенах.

Расстояние между полом и радиатором должно быть не меньше, чем 100 мм. Игнорирование этого правила приводит к снижению эффективности работы отопительного прибора. Также производить уборку, ремонт, замену отдельных частей радиатора будет затруднительно. Расстояние между отопительным прибором и стеной должно быть не менее, чем 50 мм. Так радиаторов не будет греть стену, а отдавать свое тепло на повышение температуры внутреннего воздуха.
Изменять схему подключения отопительных приборов своими силами в квартирах и загородных домах запрещено. Ремонт систем обогрева необходимо производить по предварительному согласованию со службами управления населенного пункта.

Причины, по которым стоит провести установку байпаса:

• усовершенствование работы старой системы отопления. Очень удобно, когда денежных средств нет для осуществления замены на современную инженерную сеть.
• защита от аварийных ситуаций. Если радиатор протекает или наоборот задерживает циркуляцию теплоносителя, с помощью байпаса его можно отключить от сети и провести его ремонт или замену. Это обеспечивает жителям квартир, индивидуальных домов высокую степень защиты от порывов и неполадок в работе системе отопления.
• обеспечение нормальной циркуляции теплоносителя в контуре. Насос, который монтируется на байпасе, перекачивает воду внутри системы на высоком уровне, что позволяет осуществлять равномерный нагрев отопительных приборов и создания комфортных условий в разных помещениях квартиры/дома.

Байпасы изготавливаются из прочного материала, надежного в эксплуатации. Чаще всего в производстве обводных трубопроводов используют сталь, медь, алюминий и т.д.

Технические данные байпасов:

• Длительный срок службы. Их можно эксплуатировать до 50 лет. Они не дают трещин, устойчивы к внешним механическим воздействиям, гидравлическим ударам, вибрации.
• Влагоустойчивость. Байпасы имеют высокие антикоррозийные свойства, на их поверхности длительное время не появляется ржавчина, плесень, грибок прочее. Это также обеспечивает хорошую гигиеничность.
• Устойчивость к воздействию агрессивных сред. Байпасы можно устанавливать не только в жилых помещениях, но и на улице. Они хорошо противостоят различным погодным условиям. При необходимости байпасы устанавливаются с защитным корпусом. Но это делают в редких случаях.

Последовательность монтажа байпаса - фильтр, обратный клапан, циркуляционный насос. Желательно нагнетающий агрегат устанавливать горизонтально и вместе из запорной арматурой (перекрывающими кранами). Так отопительная система будет защищена от скопления лишнего воздуха. В однотрубных сетях обогрева диаметр байпаса должен быть одинаковым с диаметром вертикального стояка.
