Схема отопления 3-х этажного дома 195м2 | двухтрубная система | металлопластик | газ | радиаторы

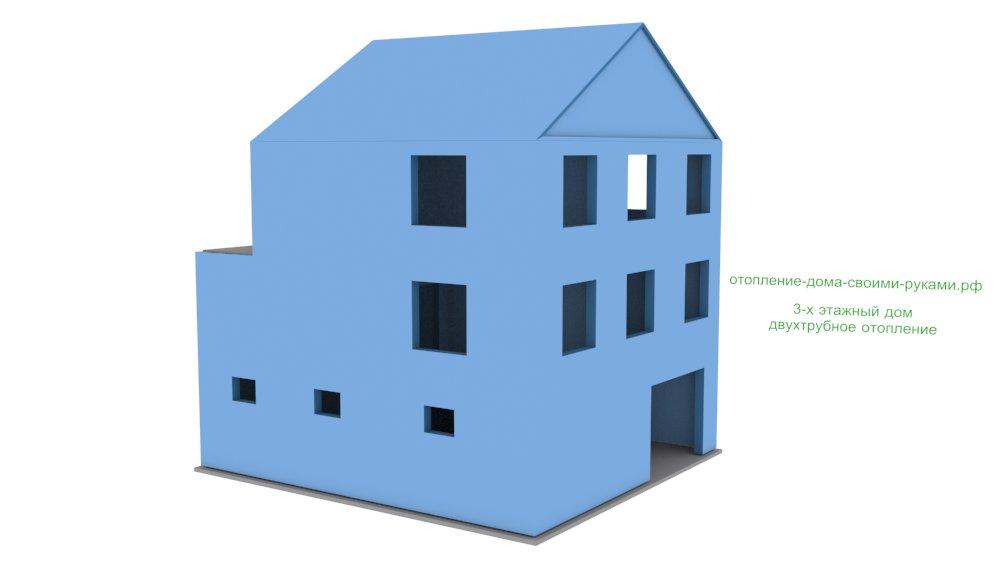

Перед нами трехэтажный загородный дом. На первом этаже расположен гараж и подсобные помещения. На втором и третьем этажах будут находится жилые помещения. В качестве отопления будет выбрана двухтрубная система, в качестве отопительных приборов - радиаторы.
трехэтажный загородный домОднотрубную систему в данном доме монтировать нецелесообразно, так как площадь каждого этажа более 60 м2. А это значит, что если мы будем монтировать однотрубную систему, то всю энергию от теплоносителя будут получать первые радиаторы, каждые последующие будут получать чуть меньше. А так как этажи у нас большие, разница между первым и последним радиатором будет очень существенная. Чтобы этого избежать мы должны делать двухтрубную или коллекторную систему.
котельнаяКотельная будет располагаться на первом этаже. Котел будет газовым с закрытой камерой сгорания и коаксиальным дымоходом.
Мощность котла будет 43 кВт. Эта мощность рассчитывается по следующей формуле (195 м2 х 170 Вт) + 30%. 30% - это запас необходимый для эффективной работы котла в сильные морозы или для быстрого разогрева холодного дома.

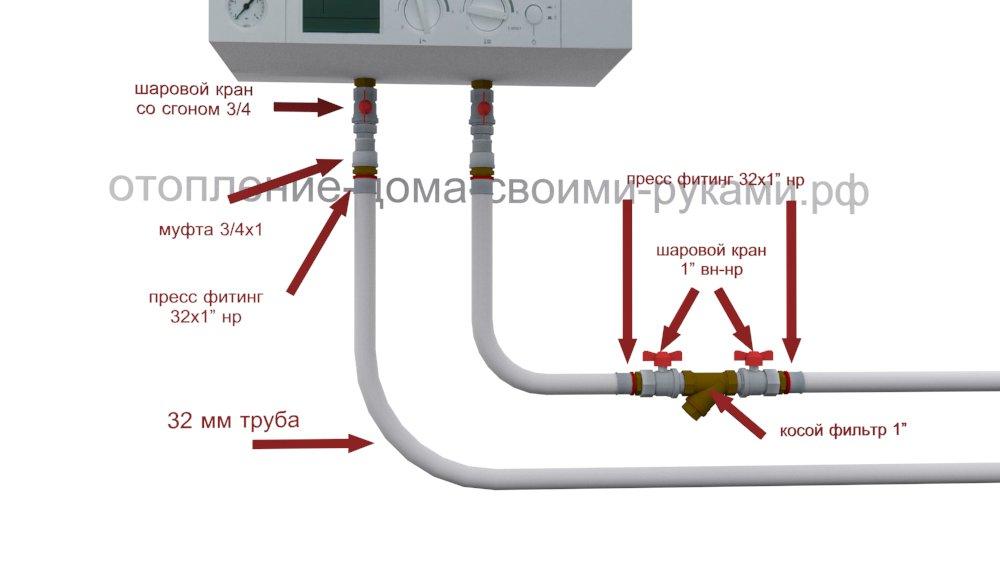

подключения котла к металлопластиковым трубам и установка фильтра

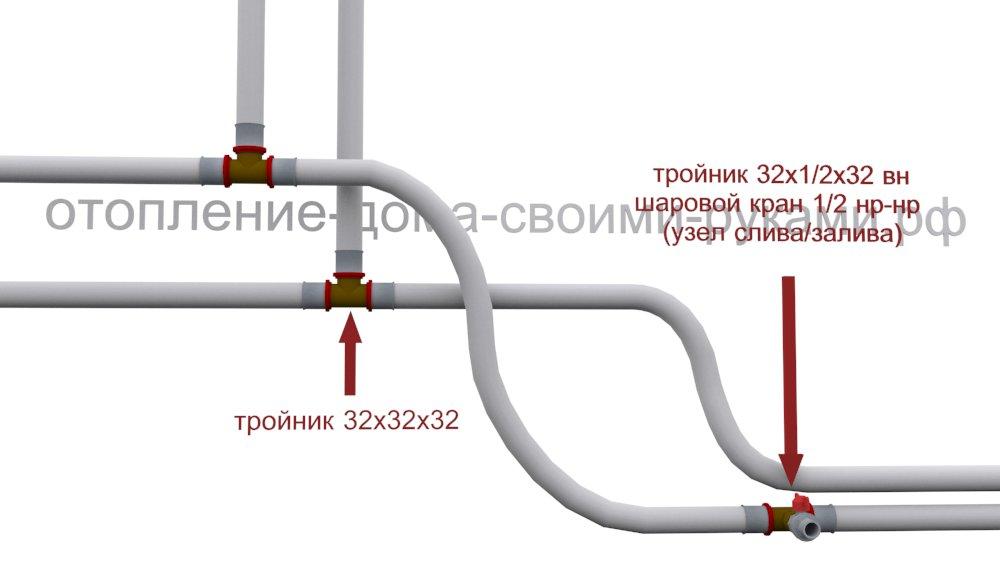

установка узла слива и залива теплоносителяВ нашем котле уже установлен насос, расширительный бак, группа безопасности и нам необходимо всего лишь поставить фильтр перед котлом и узел слива/залива теплоносителя в нижней точки системы.

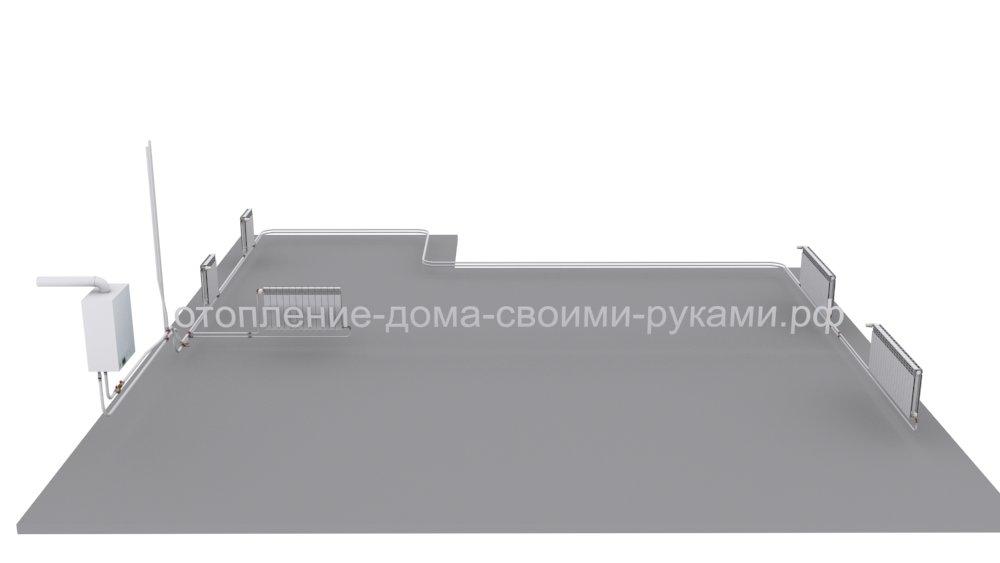

монтаж двухтрубного отопления на первом этаже
разводка магистральных трубСобираем и вешаем радиаторы, делаем разводку и подключаем магистральные трубы.

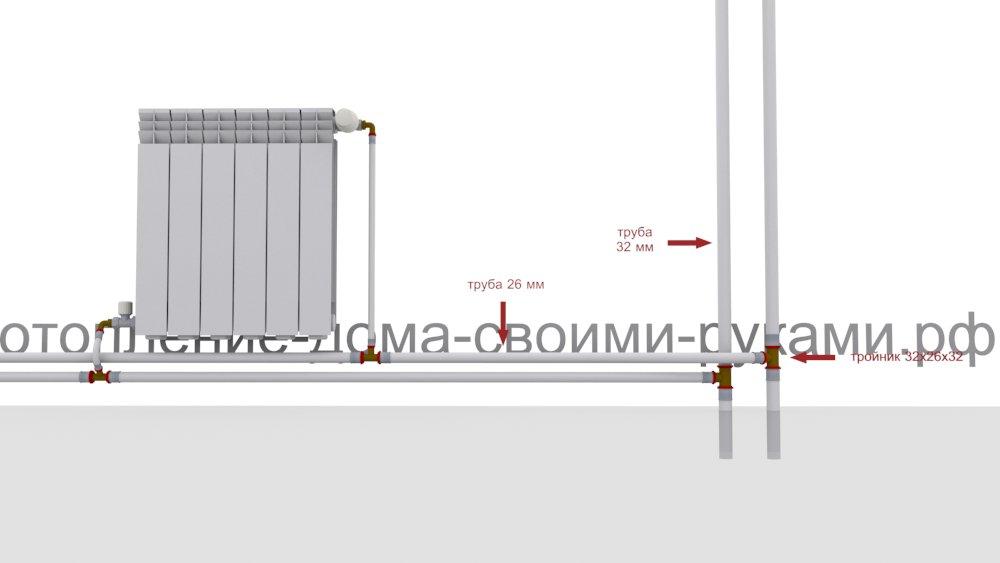

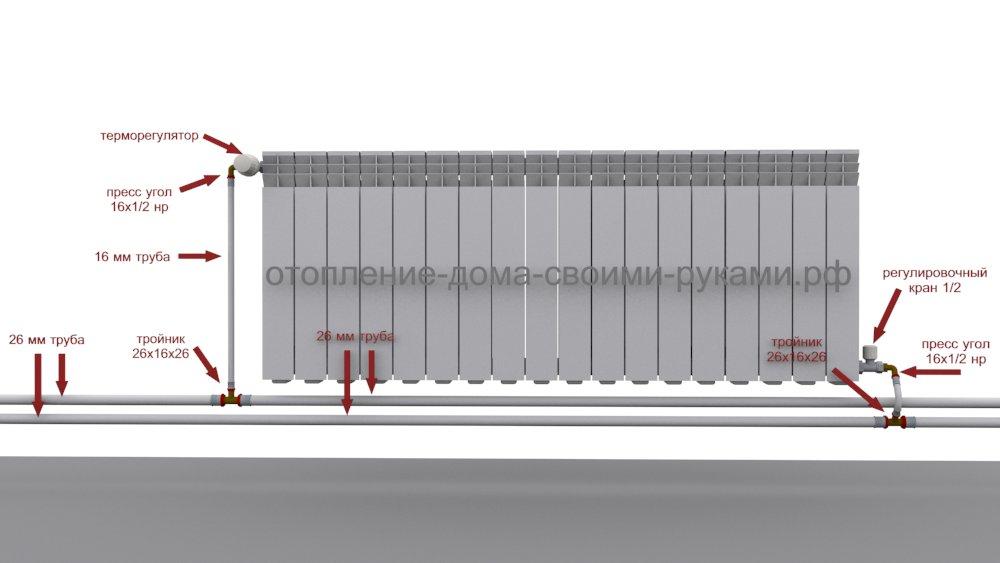

схема подключения радиатора в двухтрубной системеДавайте рассмотрим подключение радиатора к двухтрубной системе.

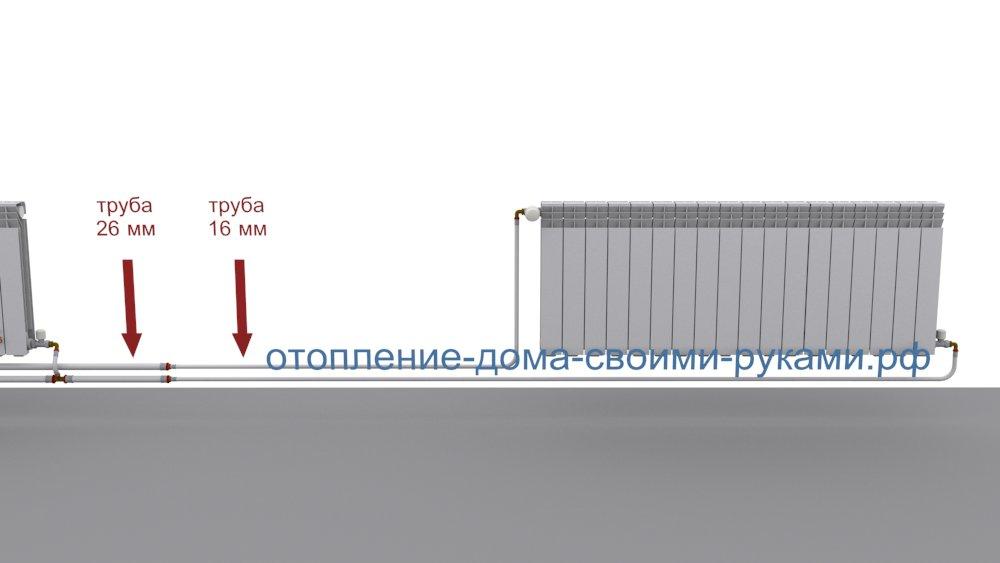

замыкающий радиатор в двухтрубной системеПоследний радиатор замыкающий и к нему мы сразу подводим трубу 16 мм.
И так мы рассмотрели монтаж двухтрубной системы отопления для первого этажа. Этот этаж будет рассчитан для нежилых помещений, поэтому радиаторы буду работать не на всю мощность, а будут обеспечивать температуру около 15 С, которую мы зададим с помощью терморегуляторов установленные на радиаторах.

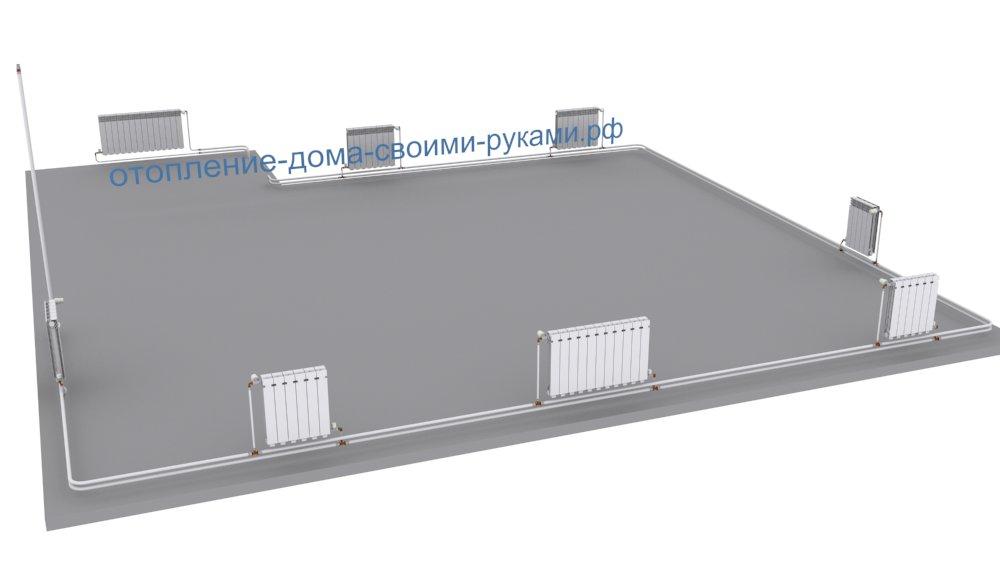

схема двухтрубного отопления второго этажа
Теперь давайте рассмотрим второй этаж.
Протягиваем стояк, монтируем радиаторы и подключаем магистральные трубы.

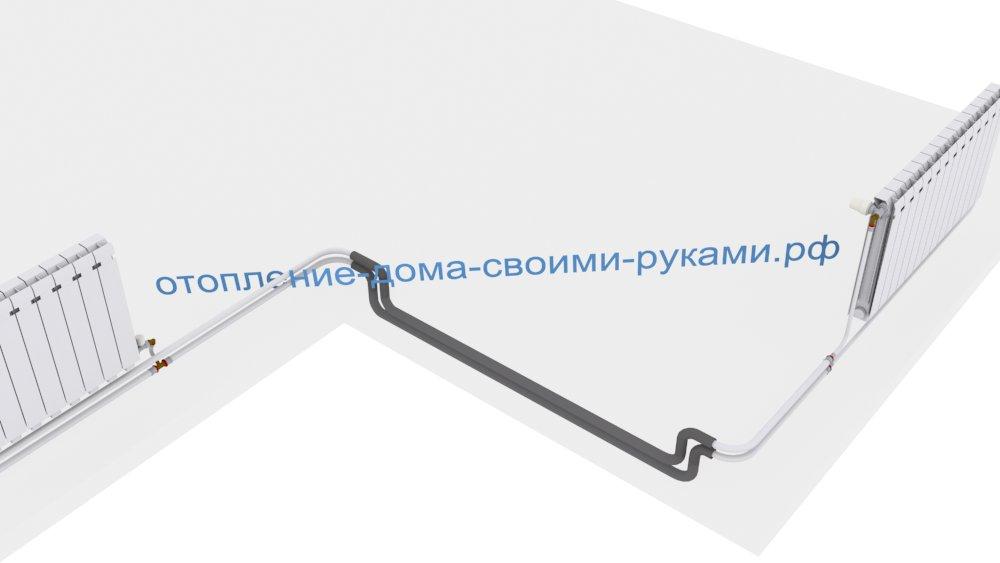

теплоизоляция металлопластиковых трубДавайте обратим внимание на входную дверь. Чтобы проложить трубы нам необходимо их будет углубить в пол и хорошо теплоизолировать.
радиаторы подключаются также, как на первом этаже Рассмотрим стояки и их подключение. Радиаторы подключаются аналогично тому, что мы рассмотрели на первом этаже.

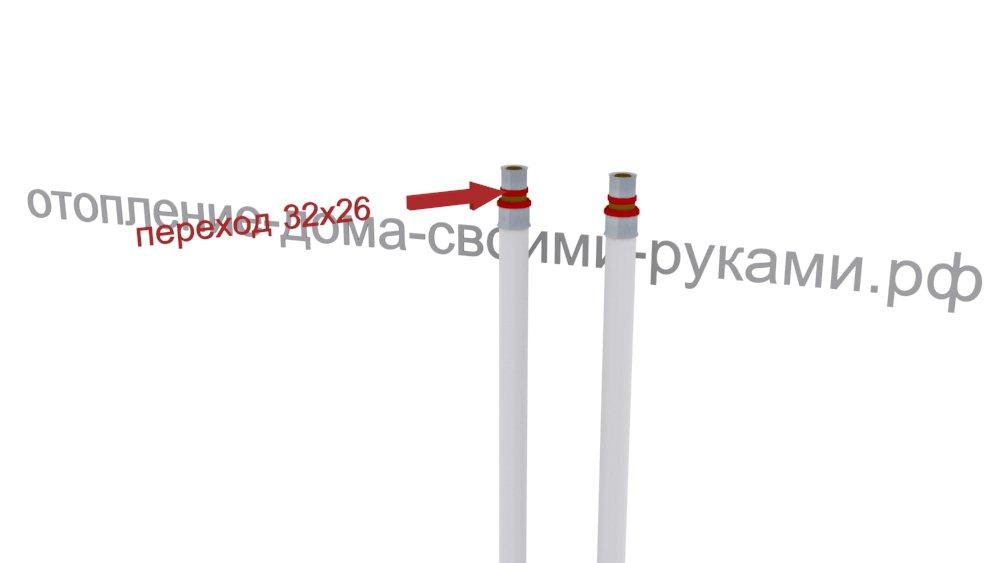

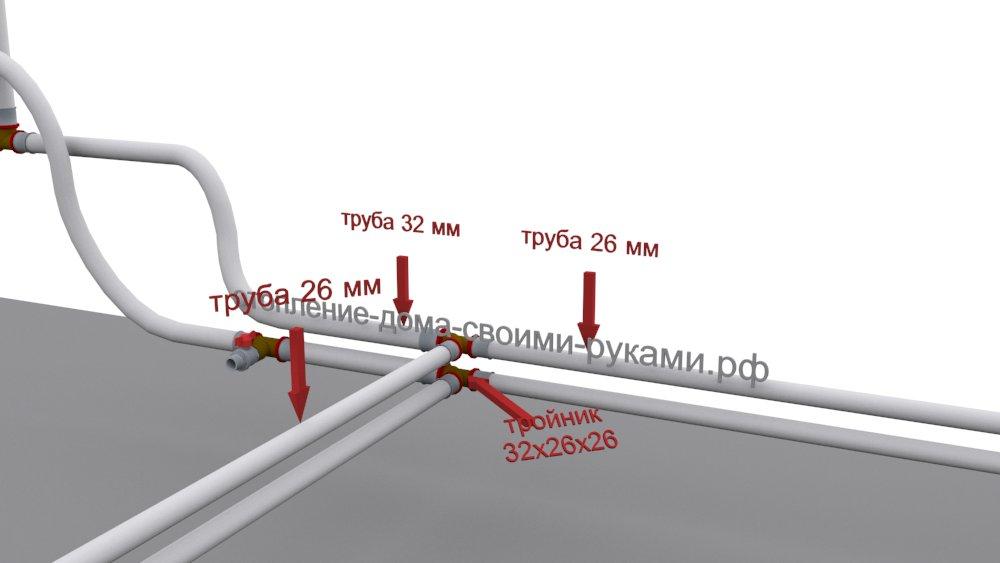

для подключения третьего этажа нам понадобятся переходники 32х26Третий этаж будем подключать через переходники, там сразу пойдет 26 труба.
схема третьего этажа Теперь давайте рассмотрим третий этаж. Радиаторы здесь установлены аналогично первому и второму этажу. Под каждым окном стоит радиатор, чтобы избежать запотевания окон в минусовую температуру.

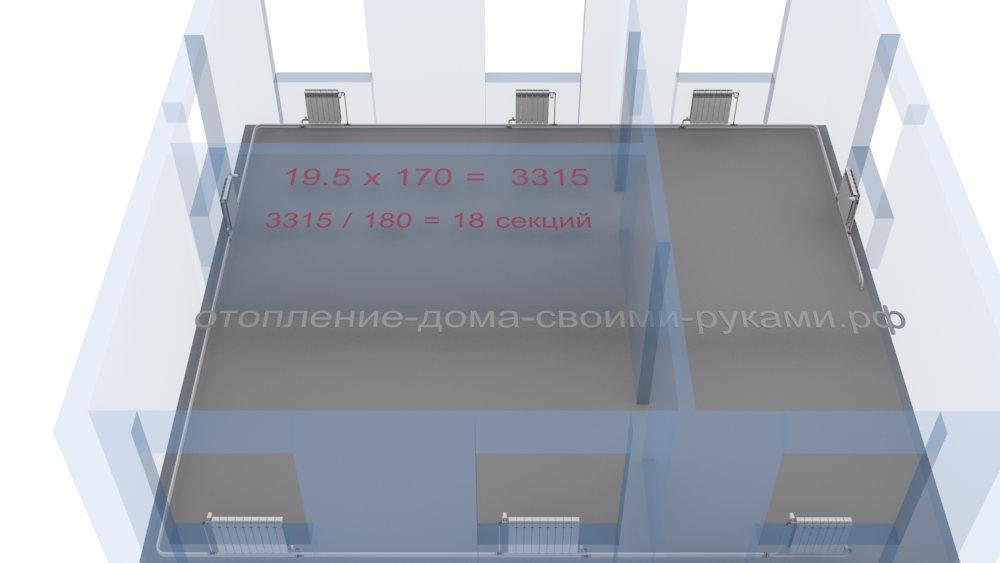

Теперь кратко расскажем, как рассчитать мощность радиаторов для каждой комнаты. Для примера возьмем одно помещение. Расчет видеться по следующей формуле:
19.5 м2 (площадь помещения) х 170 Вт (необходимая мощность для отопления 1 м2 загородного дома) / 180 Вт (мощность одной секции алюминиевого радиатора) = 18 секций.
Но так как в нашем помещении 3 окна, мы 18 секций делим на 3 и получаем 3 радиатора по 6 секций. Вот по такой простой формуле видеться расчет мощности радиатора.

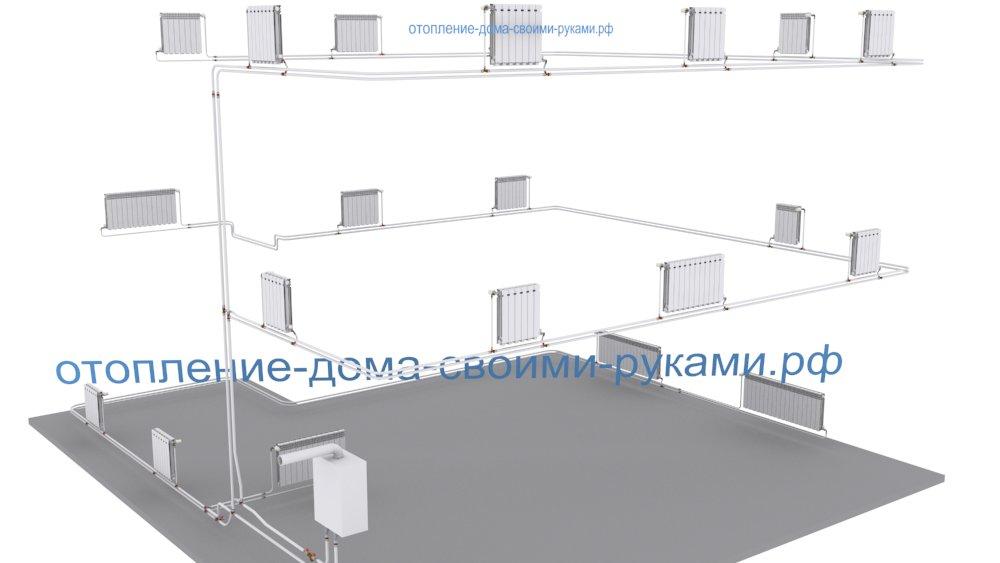

3D схема отопления двухтрубной системы из металлопластикаИ так мы рассмотрели 3-х этажный дом с двухтрубной системой отопления.
Статьи
Опрессовка металлопластиковых труб
Коллектор для теплого пола
Двухэтажная однотрубная система отопления из меди
Монтаж двухэтажной двухтрубной системы из полипропилена
Монтаж двухэтажной двухтрубной системы из металлопластика
Как работать с металлопластиковыми трубами
Здравствуйте, схема такая же как у вас , но нужно на втором этаже подключить теплый пол, подскажите как лучше. И еще вопрос: площадь 25м. кв. а одно окно, сколько секций радиатор нужен. Спасибо
Можно пустить по одной ветки. Если делать двухтрубное отопление, то все будет равномерно отапливаться.
16 = 20
20 = 25
26 = 32
Если стоит труба 16мм из металлопластика, то ее аналог труба из полипропилена 20мм. Если металлопластик 26, то полипропилен 32мм.
Дольше всего держат тепло чугунные радиаторы, но они дольше нагреваются, поэтому смысла в этом нету. И весят они намного больше, что усложняет монтаж.
Преимущества у однотрубной: меньше денег на материалы и работу. Недостатки: не рекомендуется делать в домах с площадью этажа более 80-100м2.
Преимущества двухтрубной: равномерное распределение тепла для всех радиаторов в системе отопления. Недостатки: потребуется больше деталей и труб и для монтажа, больше времени на монтаж.
Подключать радиаторы вверх-верх нельзя, в этом случаи у вас нижняя часть радиатора всегда будет холодной. Потому что наверху нагретый теплоноситель будет выходить из верхнего подключения, а остывший оседать и застаиваться в нижней части радиатора. Еще при таком подключении нельзя поставить воздухоотводчик.
Можно подключить радиатор низ-низ, но это менее эффективно, чем диагональное.
Угол радиатора может быть холодным, если произошло завоздушевание радиатора. Чтобы решить эту проблему нужно стравить воздух через воздухоотводчик. Если проблема с холодным углом будет снова повторяться, то скорей всего у вас неровно стоит радиатор. Радиатор должен быть установлен ровно или под углом в 1 градус, где установлен воздухоотводчик (этот угол должен быть выше самого радиатора).
Разводку труб по этажу 63 мм трубой не делают (это неправильно), а вот сделать ее в качестве стоика или коллектора можно, а от нее уже пустить 26 или 32 трубу (металлопластик) по этажу.
Если бы в нашем примере в котле не был установлен насос, то нам пришлось бы его ставить на магистральную трубу. Для 3-х этажного дома это насос grundfos 25-60.
Полипропилен = металлопластиковые трубы (размеры)
20 = 16
25 = 20
32 = 26
40 = 32
Что касается 16 трубы (которая подключается к радиатору). Все радиаторы подключается 16 трубой, больший диаметр просто не нужен, т.к. подключение происходит через краны/терморегуляторы 1/2. А так как последний радиатор у нас является замыкающим, то мы сразу его подключаем к магистральной трубе с помощью 16 трубы. То есть магистральная труба у нас может быть 20,26,32 или 40 (любая), а подведение к радиатору выполняется 16 трубой.
Горячего теплоносителя хватит даже до последнего радиатора. В двухтрубной системе (как в нашем примере) теплоноситель поступает во все радиаторы практически с одной и той же температурой, так как здесь две магистральные трубы подающая и обратка (в отличии от однотрубной) и теплоноситель не смешивается с охлажденным теплоносителем поступающим из радиатора. Поэтому последние радиаторы получают теплоноситель практически с такой же температурой, как и первый.
